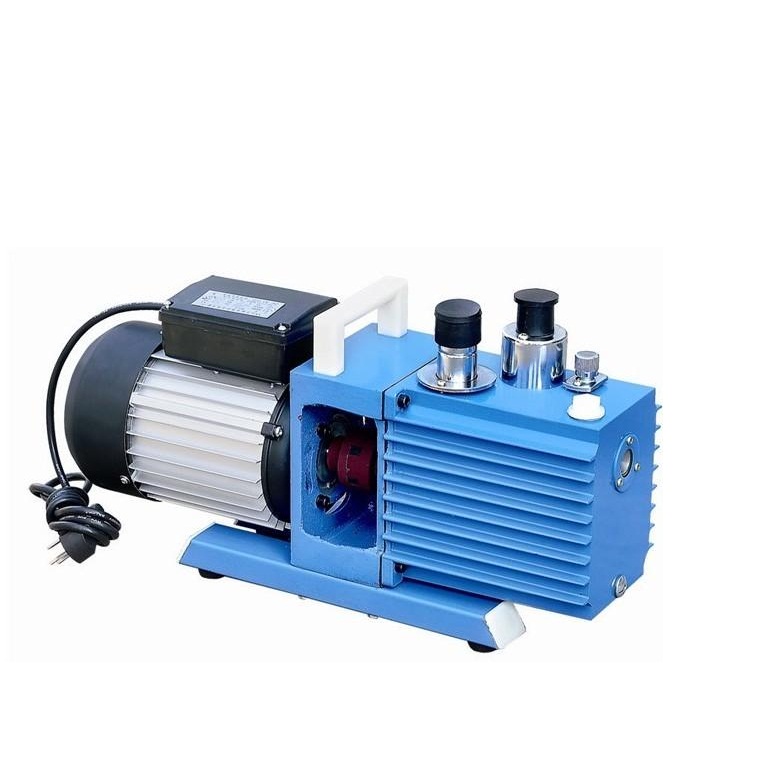

2XZ型旋片式真空泵拆裝步驟簡述如下：

　　(一)、拆卸：
　　　　1．放油
　　　　2．松開進氣咀法蘭螺釘，拔出進氣咀，松開氣鎮法蘭螺釘，拔出氣鎮閥。
　　　　3．拆下油箱。
　　　　4．拆除止回閥開口銷，拆下止回閥葉輪。
　　　　5．拆除支座與泵的連接螺釘，拆下泵部裝件，電機拆否視方便而定。
　　　　6．松開泵蓋螺釘，拆下泵蓋，拉出二轉子及旋片。拆下低級轉子時，麻先拆下開口銷。
　　(二)、2XZ型旋片式真空泵裝配：
　　　　1．用紗布擦凈零件，防止回絲堵塞油孔，用清洗液和刷子清洗。
　　　　2．把旋片裝入轉子槽內后，把高級轉子裝入定子即泉身內，裝L高級泵蓋、銷、螺釘、鍵、聯軸節，用手旋轉，應無泄阻和明顯輕重，裝時應使定子頂面朝下，以借助重力使轉子貼近定子圓弧面，此間隙在0．0lmm。
　　　　3．低級轉子裝配方法同上。
　　　　4．裝上止回閥葉輪等止回零件，應使止回閥頭平面對準進油咀油孔，按工作時的轉向旋轉轉子并用手輕輕反向擋住葉輪，油孔應時開時閉，調整閥頭平面zui大開啟高度為O．8～1．2毫米，具體可移動止回閥座、橡膠止回閥頭在閥桿孔中的位置來實現。簡便查法：面對葉輪，使Φ3mm傳動銷處于右手水平位置，順時針方向撥動葉輪，此時止回閥頭平面的開啟高度近于zui大，應為0．8～1．2mm。轉子停止在任何位置，手從葉輪上松開后，止回閥頭應自動落下關閉油孔。
　　　　5．裝上2XZ型旋片式真空泵部的排氣閥、擋油板等零件。
　　　　6．把泵部、鍵、聯軸節、電機裝在支座上。
　　　　7．裝油箱。
　　　　8．插入進氣咀，氣鎮閥，裝上法蘭固緊。
　　注意：
　　　　裝配時磨擦面涂上清潔真空泵油。
　　　　記住零件原裝配位置，可減少跑合時間。
　　　　緊固件應無松動。
